一、产品概述

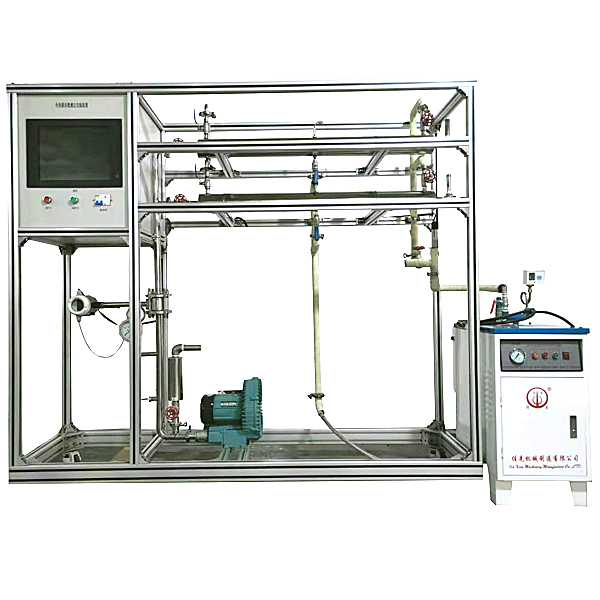

“热水供暖循环系统综合实训装置” 以智能仪表为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
二、技术性能
1. 输入电源：三相四线～380V±10% 50Hz
2. 工作环境：温度 -10℃～+40℃；相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜10kVA
4. 设有电压型漏电保护、电流型漏电保护、接地保护，安全符合相关国家标准。
三、系统配置
1. 实训台
实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2. 热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下：
(1)电热水锅炉
额定功率：9kW
供热面积：108m2
供热量：7740kcal/h
热水供暖实训台,工业传感器实训装置
一、功能概述
装置将工业传感器、工业模型有机结合，适用于各职业院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。装置还增加了物联网传感器 、视觉传感器等，完全采用模型化设计，使学生能够更全面掌握各种工业传感器的应用；紧密结合传感器与检测技术的****。
二、装置配置
(一)电源及仪表挂箱
1.交流电源AC220V，带漏电保护器
2.直流稳压电源：+24V/1A、±12V/1A、±5V
3.数字直流电压表：量程0～20V，分200mV、2V、20V三档，精度0.5级
4.频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm
(二)信号处理及接口挂箱
1.传感器信号转换电路
2.电磁阀/电机驱动电路
(三)变送器挂箱
1.电荷放大器
量程：102pc、103pc两档可调，**输出电压：10V/5mA，与压电加速度传感器配套使用。
2.轴向位移变送器
量程：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）。
3.压力仪表
采用24位A/D转换器，双5位高亮度红色LED显示，测量精度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用
(四)材料分拣模型
1.直流减速电机，转速：20rpm/分，电源DC24V
2.电磁阀：二位五通
3.对射式光电开关传感器：检测距离5m，常开型，NPN晶体管输出输出。
4.霍尔接近开关传感器，检测距离10mm，可检测永磁体，常开型，NPN晶体管输出输出。
5.电感接近开关传感器：检测距离4mm，常开型，NPN晶体管输出输出。
6.电容接近开关传感器，检测距离2mm，常开型，NPN晶体管输出输出。
7.色标传感器：焦距12.5mm±2mm，红、蓝、绿三色光源，按钮式设定自动选择适用光源。
8.安全光幕传感器：检测距离：0.3～4m，继电器输出
