plc控制电梯实训模型将、应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。适合于楼宇自动化、等专业的相关实验课程。能满足各高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》等多个专业课程的主要实验项目，适合学生进行PLC实验、毕业设计和课程设计。

产品说明及系统功能

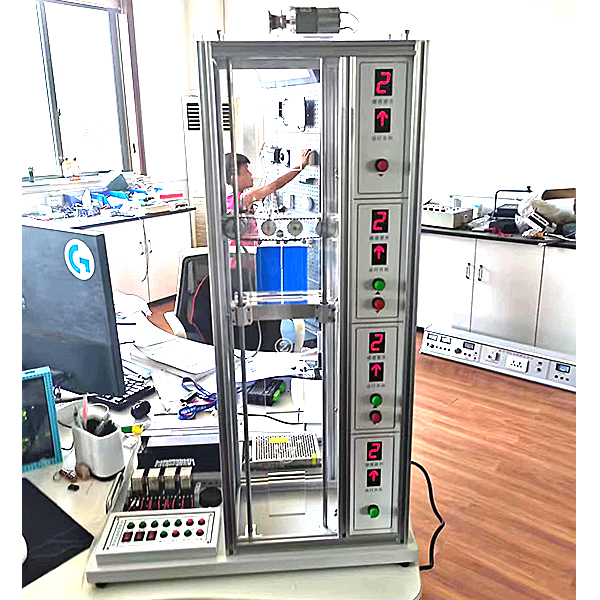

1. 四层电梯实训系统是按照实际电梯结构设计而成，具备实际电梯的几乎 所有的功能；具有实际电梯仿真结构，井道附近安装各楼层的外部呼叫按钮和轿箱状态显示装置。每部电梯都有独立的电气控制系统和轿厢门安全控制系统。

2．模型主体采用**铝合金和**有机玻璃材料制作，结实美观，透明性好，便于观察内部结构及实验动作。排线由多根组成，随轿厢上下自由运动，简洁安全，有条不紊。

3．电梯的模型的楼层数为4层。提供电梯控制的各种功能的检测信号、执行机构和显示器件。检测信号分为外呼信号、平层信号、位置检测信号、轿厢门开启及闭合位置信号等。电梯轿厢可上下运行，轿厢门具有开关和限位等保护功能。每个楼层显示当前轿厢所处的楼层位置、运行方向、外呼按钮信号具有记忆功能，与实际电梯相同。

4．轿厢的升降和厢门的开和关可以独立控制；电梯到某一楼层后，厢门自动实现开门或关门。

5．具备关门防止夹人功能和超重报警功能，防夹开关触动后，门迅速开启，与实际相同。

6．电梯的升降、开关门速度可调，运动平稳。

7．具有升降和开关门硬件保护功能，提高了系统的安全性。

8．配有专用的内部信号控制器，接线简捷，控制方便。

四层电梯控制实验装置,立式电工电子实训装置

一、概述：

本实验与实训综合装置即能完成“电工学”“电工原理”等课程实验，又能完成“电工技能训练”“电工实训”“电力拖动控制线路与技能训练”等课目的实训，还可扩展plc可编程控制、变频技术等课程实验实训。实验部分在多孔**通用实验板上完成，可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路等实验项目。实训考核部分在网孔板上完成，接近工业现场，动手能力强，实训方法灵活，能完成“工具及仪表的使用”，“电工基本技能训练”，“电动机的安装维护与故障处理”，“电动机基本控制线路的安装、调试与维修”，“常用生产机械电气控制线路的故障分析与处理”等实训考核项目。该装置适用高等、中等、职校及技校现有实验室更新换代或新建扩建实验室的理想产品。

二、特点：

1、即能完成电工实验又能进行电工实训考核，大大节省实验用房，节省管理人员。

2、实验部分元件盒体透明，直观性好，盒盖与盒体采用较科学的压卡式结构，维修拆装方便。元件盒在多孔**实验板上任意插接成实验电路，方法灵活，使学生所学知识灵活运用、快速掌握。

3、实训部分在网孔板上完成，操作方便、灵活，更换便捷，接近工业现场，易扩展实训功能或开展新实训项目。

4、实验实训项目丰富，装置功能齐全。

5、设有电压型电流型漏电保护器，并有单片机自动全程监控装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设备和操作者安全。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1KVA

4、重量：200Kg
