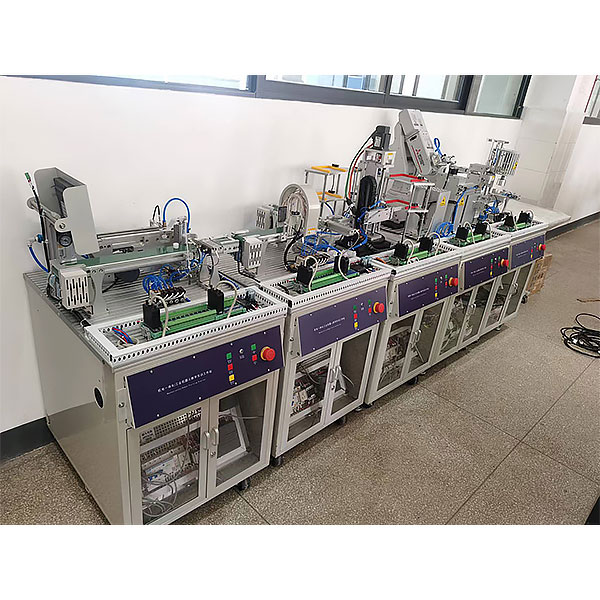

材料分拣控制实训模型为金属结构，plc模块的I/O 端子、变频器的接线端子、各常用模块与的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

技术参数

电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于800*515*220mm

部分实训项目：

1．气动系统的安装与调试
（1）气动方向控制回路的安装     （2）气动速度控制回路的安装
（3）气动顺序控制回路的安装     （4）气动系统气路的连接
（5）磁性开关的位置调整             （6）气动系统调试
2．变频器的安装与调试（需配备变频器）
（1）变频器与交流电机主电路的连接 （2）变频器面板的参数设置与操作
（3）变频器面板控制交流电机调速     （4）通过变频器外部端子控制电机启停
3．机电设备的安装与调试（需配备机械手）
（1）传动装置同轴度的调整        （2）皮带输送机的安装与调整
（3）搬运机械手设备安装与调试    （4）物件分拣设备的安装与调试
（5）送料设备的安装与调试       （6）自动生产线设备安装与调试（需配备机械手）

材料分拣PLC控制实训装置,煤气表校验实训装置

实验目的：
利用涡轮流量计、文丘里流量计、孔板流量计对煤气表进行实际校正。
主要配置：
煤气表多翼片式鼓风机 涡轮流量计、文丘里流量计配差压传感器、孔板流量计配差压传感器、各管道压力传感器、煤气表、温度传感器、8路**信号输入巡检仪检测压力、流量压差、流量、温度；配电箱。不锈钢管道、调节阀门,数据通讯及数据处理软件.
技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率800W。
2、干式燃气流量计精度2.5%，额定流量4m3/h ；±3000Pa U型压力计。
3、标准流量计：涡轮流量计，孔板流量计，文丘里流量计，口径DN25mm，测试精度 1.0%。
4、空气旋涡泵：风量55 m3/h，风压120mmH2O,效率66%，轴功率0.37KW。
5、差压传感器 10 kPa，精度 0.25%。
6、温度测量分辨率：0.1℃，测量精度 0.2℃。
7、16点**信号输入巡检仪测量温度、阻力、流速、功率等实验全部测量参数。
8、外形尺寸：11800×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。
9、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
